刷式自清洗過濾器

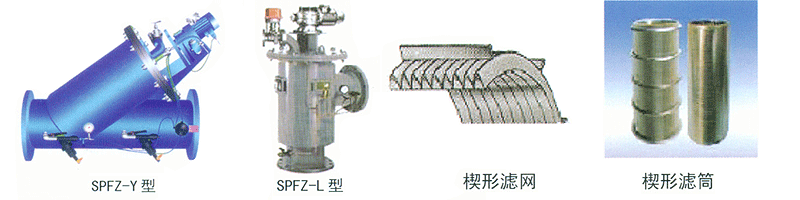

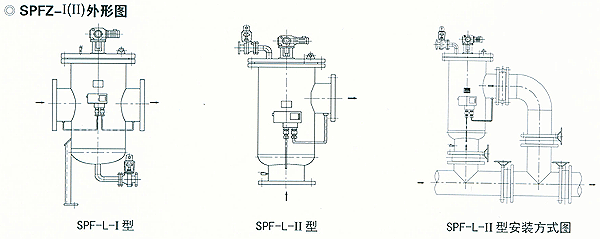

2、刷式自清洗過濾器SPFZ—Y，SPFZ—L—I(Ⅱ)型
※刷式自清洗過濾器為全自動自清洗電動裝置，可減少維修保養費用。并對下游設備進行安全保護�！⑹阶郧逑催^濾器采用節省空間的精密設計，線型結構。※刷式自清洗過濾器采用高精度，高強度楔形濾網，過濾精度可由100～3000微米。※刷式自清洗過濾器清洗方式簡單，不銹鋼刷式�！⑹阶郧逑催^濾器反洗時不斷流。※刷式自清洗過濾器反洗水量極少，不超過總流量的1％。※刷式自清洗過濾器適用于大流量，污染程度高的場合。
應用領域
※環保水處理 ※鋼鐵工業 ※冶金工業 ※化學工業 ※塑料工業 ※農業灌溉
工作原理
過 濾：流體從進口流入，從過濾器內楔形濾筒細小的縫隙中流出，雜質微粒很容易被截留下來，雜質微粒在濾網表面積聚時，會產生壓差。清 洗：當進出口壓差達到0.5kg／cm2時，過濾器的反洗系統會開始自動工作。操作由設置在本體上的壓差控制器，電動排污閥及靠馬達帶動的一個能旋轉的不銹鋼清洗刷，雜質微粒很容易被鋼刷刷下來，然后經排污閥排出，反洗時間持續15秒，反洗時不斷流。控 制：
當不同的壓力通過過濾網達到預定值時，差壓控制器就會發信號給PLC控制器，控制器便啟動馬達及排污閥，開始清冼，如出現故障，一直有壓降，過濾器將一直處于清洗狀態并發出報警信號，反洗操作的持續時間被控制在5分鐘內。
技術參數
****流量 |
1000m3/h |
依據過濾精度及雜質含量可向本公司咨詢， |
最小工作壓力 |
0.2MPa(g) |
我公司提供最適合的機型. |
****工作壓力 |
1.6MPa(g) |
|
進出口通徑 |
DN50～DN400 |
特殊要求可定制 |
最高工作溫度 |
80℃ |
法蘭標準HG20592-97，特殊要求可定制 |
過濾精度 |
100～3000μm |
特殊要求可定制 |
濾網材質 |
可根據要求定做304，316或316L不銹鋼 |
|
設備材質 |
可根據要求定做碳鋼或304,316,316L，不銹鋼 |
|
電機功率 |
0.37～0.75KW |
|
電源電壓 |
380V，50Hz，3相 |
|
反洗流量 |
小于總流量的1% |
|
反洗時間 |
15 秒 |
|
反洗壓差 |
0.5kg/cm2 |
可根據工藝要求自行設定 |
安裝尺寸表(SPFZ-Y型)
公稱直徑 |
安裝尺寸 |
排 污 閥 |
參考流量m3/h |
L |
H |
DN50 |
600 |
400 |
DN20 |
25 |
DN65 |
600 |
450 |
DN20 |
30 |
DN80 |
700 |
500 |
DN20 |
50 |
DN100 |
800 |
550 |
DN25 |
80 |
DN125 |
900 |
600 |
DN25 |
125 |
DN150 |
950 |
650 |
DN25 |
150 |
DN200 |
1050 |
650 |
DN32 |
200 |
DN250 |
1250 |
750 |
DN40 |
380 |
DN300 |
1500 |
1020 |
DN40 |
500 |
DN350 |
1800 |
1240 |
DN50 |
800 |
DN400 |
1800 |
1310 |
DN50 |
1000 |
|
 |
注：表中流量值為水流量值
說明：由于物料特性各不相同，我們將根據相關參數定性設計，請?jiān)敿?xì)提供以下參數(流量m3／h、過濾精度u
m、壓力Mpa、密度ks／m3、粘度CP)并致電本公司索取相關產品安裝圖。
|
